簡介
1、膜片式微孔曝氣器的氣體擴散膠板是由優質合成橡膠制成的，橡膠膜片擴散出來的氣泡直徑小，氣液界面面積大，因此，具有較高的傳質速率，充氧效率高，這樣與其他現行曝氣裝置相比，可以大大節省電耗，降低污水處理的運行成本。
2、橡膠膜片上開有大量的自閉孔眼，隨著充氧和停止運行，孔眼都能自動張開和閉合，因此，不產生孔眼堵塞，沾污等弊病，同時進入曝氣器的空氣不需進行除塵凈化，當曝氣池停止運行時，污水混合液也不會倒灌，可以減少大量運行費用及維修工作量。
3、由于膜片式微孔曝氣器可滿布在曝氣池底部，在池中溶解氧均勻，可適用于各種池型和深度，也可對原有曝氣池進行改造，使其提高效果。
4、由于膜片式微孔曝氣器氣體擴散板是優質橡膠制成的，它具有優良的物理，機械性能，托盤，配件以及空氣管道是用工程塑料，聚丙烯材質，因此不怕銹蝕，在很大程度上減少了運行維修工作量。
基本構造
膜片式微孔曝氣器系統主要由曝氣器底座，上螺旋壓蓋，空氣均流板，合成橡膠膜片等部件組成，其構件材質均采用工程塑料，組裝時，只要將微孔橡膠膜片套在空氣均流板上，并置入帶有密封線的曝氣器底座內，然后用上螺旋壓蓋擰緊即可。
空氣管逍采用聚丙烯或ABS工程塑料管(根據用戶需要選擇)，在上面焊有3/4內螺紋接頭，微孔曝氣頭直接擰固在布?xì)夤艿郎希惭b使用方便，有利于維護檢修〔見圖一)
微孔曝氣器直徑為D=260mm(或250)：Ⅱ型D=215mm(或189)在合成橡膠膜片上開有2100～2500個按一定規則排列的開閉式孔眼，充氣時，空氣通過布?xì)夤艿溃諝饩靼澹鶆蜻M(jìn)入橡膠膜片之間，在空氣壓力作用下，使膜片微微鼓起，孔眼張開，達到布?xì)鈹U(kuò)散的目的，停止供氣時，由于膜片和空氣均流板之間壓力漸漸下降，使孔眼逐漸閉合，當壓力全部消失后，由于水壓作用和膜片本身的回彈性作用，將膜片壓實于空氣均流板之上。
鑒于上述構造以及膜片本身的良好特性，曝氣池中的混合液就不可能產生倒灌，因此，也不會沾污孔眼，另一方面，由于橡膠的彈性作用，空氣中所含的少量塵埃，也不會造成曝氣器縫隙堵塞。
主要性能參數
1、曝氣器尺寸I型D=260mm(或250)；II型D=215mm(或189)
2、曝氣器膜片平均孔徑為80～100µm
3、空氣流量1.5～3m3/個.n
4、服務面積I型0.5～0.7m2/個；II型0.35～0.5m2/個
5、氧總轉移而積系數kla(20℃)0.204～0.337mm-1
6、氧利用率(水深3.2m)18.4～27.7%
7、充氧能力0.112～0.185kgO2/m3.h
8、充氧動力效率4.46～5.19kgO2/kw.h
9、曝氣器阻力180～280mm.H2O
布置、安裝和調試
1、膜片式微孔曝氣器一般均勻布置于曝氣池底部，根據國外資料介紹，對推流式曝氣池多采用漸減的曝氣方式，一般為35%、27%、23%、15%的四段布置，這種布置方式，能使曝氣系統進一步達到優化運行和節能的效果。
2、膜片式微孔曝氣器豎向布置時，曝氣器的表面距池底為200mm或空氣管的中心距池底為120mm
3、空氣管設計應考慮為壓力平衡，最好聯成環網，每組支干管應設置閥門，便于調節空氣量，空氣管設計流速，干管為10～15m/s；支管為5m/s，空氣管安裝時，應保持水平，管道沿池壁和池底敷設時應設支架固定，空氣管和空氣連接處要用橡膠軟管連接。

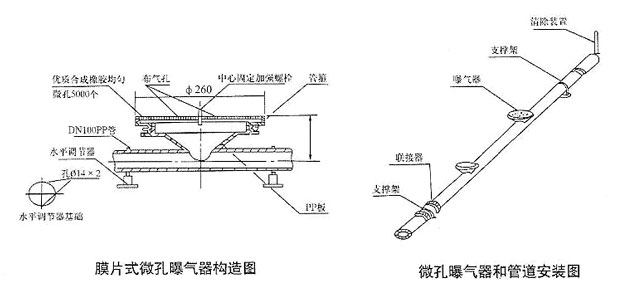

4、安裝曝氣器時，必須按設計要求的位置進行，準確無誤地用管道支架，在池底預埋鋼板，采用螺栓與支架連接，也可在池底打膨脹螺栓固定，微孔曝氣器和管道安裝圖見附圖一、圖二。
調試檢查的方法
膜片式微孔曝氣器安裝完成后，在曝氣池內放入清水，水向面曝氣器頂部約為300～500mm，然后進行以下三方面檢查。
1、檢查整池曝氣器的高度，是否在一個水平面上(應在放水過程中現察)并進行調整。
2、檢查所有管道和接口，接頭，各密封處是否漏氣。
3、在供氣量為2～2.5m3/h(單盤)檢查所有曝氣器上部水面是否都布滿均勻的小氣泡。 |
